Cum se măsoară diametrul unui șurub cu bile?

Măsurarea diametrului unui șurub cu bile este o sarcină critică în diverse industrii, în special pentru cei implicați în inginerie de precizie și producție. În calitate de furnizor de șuruburi cu bile, înțeleg importanța măsurătorilor precise pentru a asigura funcționarea și performanța corespunzătoare a șuruburilor cu bile. În această postare pe blog, voi împărtăși câteva metode eficiente de măsurare a diametrului unui șurub cu bile și voi discuta de ce contează aceste măsurători.

De ce este importantă măsurarea diametrului șurubului cu bile

Șuruburile cu bile sunt componente esențiale în multe sisteme mecanice, cum ar fi mașinile CNC, robotica și aplicațiile aerospațiale. Diametrul șurubului cu bile afectează direct sarcina acestuia - capacitatea de transport, rigiditatea și performanța generală. O măsurare inexactă a diametrului poate duce la o potrivire necorespunzătoare, la o eficiență redusă și chiar la defectarea prematură a șurubului cu bile. Prin urmare, măsurarea precisă este crucială pentru controlul calității, asigurând compatibilitatea cu alte componente și menținând fiabilitatea întregului sistem.

Instrumente pentru măsurarea diametrului șurubului cu bile

Există mai multe instrumente disponibile pentru măsurarea diametrului unui șurub cu bile. Fiecare instrument are propriile sale avantaje și este potrivit pentru diferite scenarii de măsurare.

Şubler Vernier

Un șubler vernier este un instrument utilizat în mod obișnuit pentru măsurarea diametrului unui șurub cu bile. Este relativ ușor de utilizat și oferă un nivel ridicat de precizie. Pentru a măsura diametrul folosind un șubler vernier, mai întâi, deschideți fălcile șublerului și plasați-le în jurul șurubului cu bile în locul dorit. Asigurați-vă că etrierul este perpendicular pe axa șurubului cu bile. Apoi, citiți măsurarea pe scară. Etrierele Vernier pot măsura diametre cu o precizie de până la 0,02 mm sau 0,001 inci, în funcție de tipul de șubler.

Micrometru

Un micrometru este un alt instrument de măsurare precis. Oferă o precizie și mai mare decât un șubler vernier, de obicei până la 0,001 mm sau 0,00005 inchi. Pentru a măsura diametrul șurubului cu bile cu un micrometru, plasați șurubul cu bile între nicovală și axul micrometrului. Rotiți degetarul până când axul atinge ușor șurubul cu bile. Citiți măsurarea de pe mânecă și degetar. Micrometrele sunt ideale pentru măsurarea șuruburilor cu bile de diametru mic sau atunci când este necesară o precizie extrem de ridicată.

Instrumente optice de măsurare

Instrumentele optice de măsurare, cum ar fi mașinile de măsurare în coordonate (CMM) și comparatoarele optice, pot fi, de asemenea, utilizate pentru a măsura diametrul unui șurub cu bile. Aceste instrumente folosesc tehnologie optică avansată pentru a captura și analiza forma și dimensiunile șurubului cu bile. CMM-urile pot măsura diametrul cu mare precizie și pot oferi, de asemenea, informații tridimensionale despre șurubul cu bile. Comparatoarele optice proiectează o imagine mărită a șurubului cu bile pe un ecran, permițând măsurarea și inspecția ușoară.

Proces de măsurare pas cu pas

Iată un ghid pas cu pas despre cum să măsurați diametrul unui șurub cu bile folosind un șubler:

1. Pregătiți șurubul cu bile: Curăţaţi şurubul cu bile pentru a îndepărta orice murdărie, reziduuri sau ulei care ar putea afecta măsurarea. Asigurați-vă că suprafața șurubului cu bile este netedă și fără zgârieturi.
2. Selectați locația de măsurare: Decideți unde doriți să măsurați diametrul. Pentru majoritatea aplicațiilor, se recomandă măsurarea diametrului în mai multe puncte de-a lungul lungimii șurubului cu bile pentru a asigura uniformitatea.
3. Poziționați șublerul Vernier: Deschideți fălcile etrierului vernier și plasați-le în jurul șurubului cu bile în locația selectată. Asigurați-vă că etrierul este perpendicular pe axa șurubului cu bile.
4. Luați măsurarea: Închideți ușor fălcile etrierului până când ating șurubul cu bile. Citiți măsurarea pe scară. Asigurați-vă că citiți cu exactitate măsurarea, ținând cont de scara principală și scara vernier.
5. Înregistrați măsurarea: Notați valoarea măsurată. Dacă măsurați în mai multe puncte, înregistrați fiecare măsurătoare separat.
6. Repetați procesul: Repetați procesul de măsurare în diferite locații de-a lungul lungimii șurubului cu bile pentru a verifica eventualele variații ale diametrului.

Considerații speciale pentru diferite tipuri de șuruburi cu bile

Există diferite tipuri de șuruburi cu bile disponibile pe piață, cum ar fiȘurub cu bile SFE,Șurub cu bile Acme, șiȘurub cu bile mică. Fiecare tip poate avea caracteristici specifice care trebuie luate în considerare în timpul procesului de măsurare.

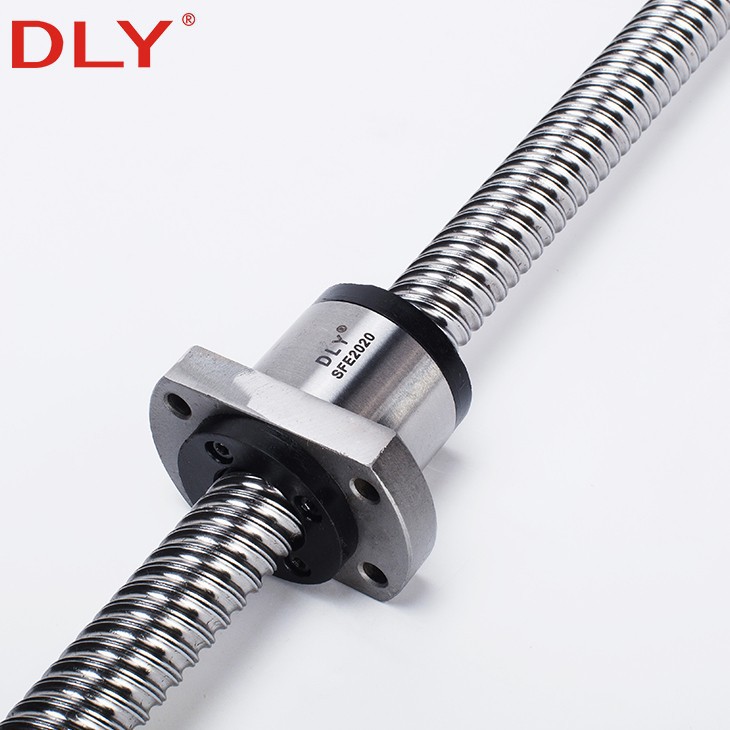

Șurub cu bile SFE

Șuruburile cu bile SFE sunt cunoscute pentru precizia și eficiența lor ridicată. Când măsurați diametrul unui șurub cu bile SFE, este important să utilizați un instrument de măsurare de înaltă precizie, cum ar fi un micrometru sau un CMM. Aceste șuruburi cu bile au adesea toleranțe strânse, iar măsurarea precisă este crucială pentru a asigura o performanță adecvată.

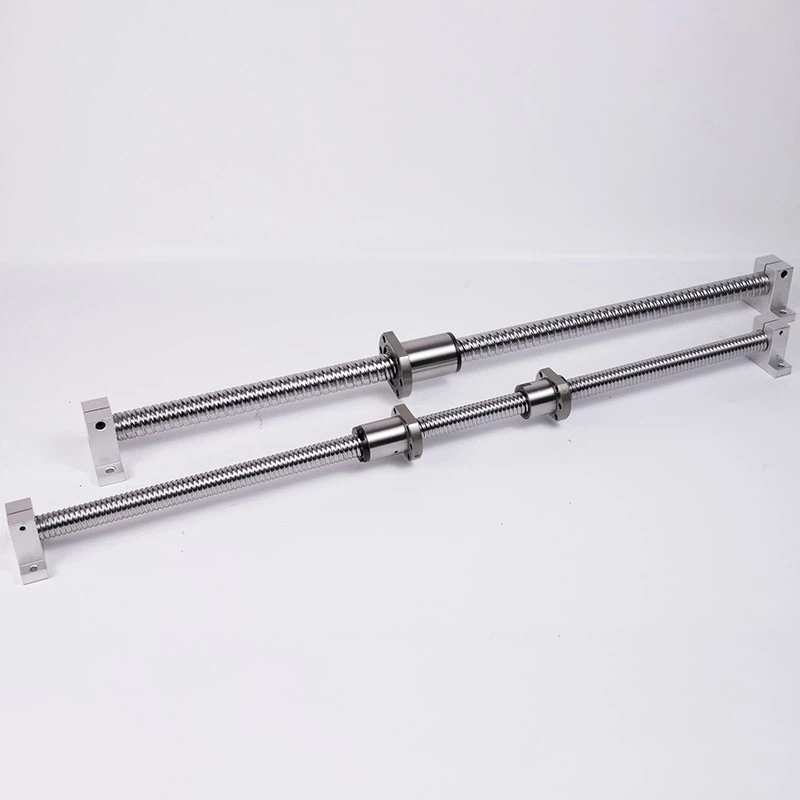

Șurub cu bile Acme

Șuruburile cu bile Acme au un profil de filet trapezoidal. Când se măsoară diametrul unui șurub cu bile Acme, este necesar să se măsoare cu precizie diametrul major, diametrul minor și diametrul pas. Diametrul pasului este un parametru important care afectează cuplarea șurubului cu bile cu piulița.

Șurub cu bile mică

Șuruburile cu bile mici sunt utilizate în aplicații în care spațiul este limitat. Măsurarea diametrului unui șurub cu bile mică necesită o abordare mai delicată. Un micrometru sau un instrument optic de măsurare este adesea cea mai bună alegere pentru măsurarea șuruburilor cu bile de diametru mic datorită preciziei lor ridicate.

Controlul calității și acuratețea măsurătorilor

Pentru a asigura acuratețea măsurătorilor, este important să urmați bune practici de control al calității. Calibrați în mod regulat instrumentele de măsurare pentru a le menține acuratețea. Utilizați un standard cunoscut pentru a verifica acuratețea măsurătorilor dvs. Dacă este posibil, efectuați măsurători multiple de către diferiți operatori pentru a verifica consistența.

Concluzie

Măsurarea diametrului unui șurub cu bile este o sarcină fundamentală care necesită precizie și atenție la detalii. În calitate de furnizor de șuruburi cu bile, subliniez importanța măsurătorilor precise pentru funcționarea și performanța corespunzătoare a șuruburilor cu bile. Folosind instrumentele potrivite și urmând procedurile de măsurare corecte, vă puteți asigura că șuruburile dumneavoastră cu bile îndeplinesc specificațiile necesare.

Dacă aveți nevoie de șuruburi cu bile de înaltă calitate sau aveți întrebări despre măsurarea șuruburilor cu bile, vă rugăm să nu ezitați să ne contactați pentru discuții și achiziții suplimentare. Ne angajăm să vă oferim cele mai bune produse și servicii pentru a vă satisface nevoile.

Referințe

• „Proiectarea și aplicarea șuruburilor cu bile de precizie”, John Wiley & Sons
• „Manual de inginerie mecanică”, McGraw – Hill
