Hei acolo! În calitate de furnizor de șuruburi cu bile SFU1605, am primit o mulțime de întrebări în ultima vreme despre cum să măsoare liniaritatea acestor băieți răi. Așadar, m-am gândit să alcătuiesc această postare pe blog pentru a împărtăși câteva informații și sfaturi despre acest subiect.
În primul rând, să vorbim despre de ce este importantă măsurarea liniarității unui șurub cu bile SFU1605. Liniaritatea se referă la cât de drept se mișcă șurubul cu bile de-a lungul axei sale. Un nivel ridicat de liniaritate asigură un control precis și precis al mișcării, care este crucial în multe aplicații, cum ar fi mașinile CNC, imprimantele 3D și sistemele de automatizare. Dacă șurubul cu bile are o liniaritate slabă, poate duce la poziționare incorectă, vibrații și chiar uzură prematură.
Acum, să intrăm în esența modului de măsurare a liniarității unui șurub cu bile SFU1605. Există câteva metode diferite pe care le puteți folosi, dar mă voi concentra pe două dintre cele mai comune: metoda indicatorului cu cadran și metoda interferometrului laser.
Metoda indicatorului cu cadran
Metoda indicatorului cu cadran este o modalitate relativ simplă și rentabilă de a măsura liniaritatea unui șurub cu bile. Iată cum funcționează:
- Montați șurubul cu bile: Montați șurubul cu bile SFU1605 pe o suprafață stabilă, asigurându-vă că este aliniat și sprijinit corespunzător. Puteți folosi o menghină sau un suport de montare pentru a ține șurubul cu bile pe loc.
- Atașați indicatorul cadran: Atașați un comparator pe o bază magnetică sau pe un suport și poziționați-l astfel încât sonda cadranului să fie în contact cu arborele șurubului cu bile. Asigurați-vă că sonda este perpendiculară pe arbore și că se poate mișca liber pe lungimea șurubului.
- Puneti la zero indicatorul cadran: Înainte de a efectua orice măsurători, zero indicatorul cadran pentru a asigura citiri precise. Puteți face acest lucru ajustând cadranul până când acul indică zero.
- Faceți măsurători: Mișcați încet șurubul cu bile de-a lungul axei sale și înregistrați citirile pe indicatorul cadran la intervale regulate. Puteți folosi o riglă sau o bandă de măsurare pentru a marca intervalele. Asigurați-vă că efectuați măsurători în mai multe puncte de-a lungul lungimii șurubului pentru a obține o imagine completă a liniarității acestuia.
- Analizați datele: După ce ați făcut toate măsurătorile, trasați-le pe un grafic pentru a vizualiza liniaritatea șurubului cu bile. O linie dreaptă pe grafic indică o liniaritate bună, în timp ce o linie curbă sau ondulată indică o liniaritate slabă.
Metoda interferometrului laser
Metoda interferometrului laser este o modalitate mai avansată și mai precisă de a măsura liniaritatea unui șurub cu bile. Iată cum funcționează:
- Configurați interferometrul laser: Montați interferometrul laser pe o suprafață stabilă, asigurându-vă că este aliniat corect cu șurubul cu bile. Puteți folosi un trepied sau un suport de montare pentru a ține interferometrul pe loc.
- Atașați reflectorul: Atașați un reflector la arborele șurubului cu bile, asigurându-vă că este perpendicular pe fasciculul laser. Reflectorul va reflecta fasciculul laser înapoi la interferometru, permițându-i să măsoare deplasarea șurubului cu bile.
- Calibrați interferometrul: Înainte de a efectua orice măsurători, calibrați interferometrul laser pentru a asigura citiri precise. Puteți face acest lucru urmând instrucțiunile producătorului.
- Faceți măsurători: Mișcați încet șurubul cu bile de-a lungul axei sale și înregistrați citirile pe interferometru la intervale regulate. Puteți utiliza un computer sau un data logger pentru a colecta și analiza datele. Asigurați-vă că efectuați măsurători în mai multe puncte de-a lungul lungimii șurubului pentru a obține o imagine completă a liniarității acestuia.
- Analizați datele: După ce ați efectuat toate măsurătorile, utilizați software-ul furnizat de interferometru pentru a analiza datele și a genera un raport. Raportul va arăta liniaritatea șurubului cu bile, precum și orice abateri de la linia dreaptă ideală.
Sfaturi pentru măsurarea liniarității
Iată câteva sfaturi pentru a vă ajuta să obțineți măsurători precise și fiabile ale liniarității unui șurub cu bile SFU1605:
- Utilizați echipamente de înaltă calitate: Asigurați-vă că utilizați un cadran indicator de înaltă calitate sau un interferometru laser pentru a asigura citiri precise. Este posibil ca echipamentele mai ieftine să nu fie la fel de precise sau de încredere.
- Faceți mai multe măsurători: Pentru a obține o imagine mai precisă a liniarității șurubului cu bile, efectuați mai multe măsurători în diferite puncte de-a lungul lungimii acestuia. Acest lucru vă va ajuta să identificați orice variații sau abateri ale liniarității.
- Păstrați șurubul cu bile curat și lubrifiat: Un șurub cu bile murdar sau uscat îi poate afecta liniaritatea și poate cauza uzură prematură. Asigurați-vă că păstrați șurubul cu bile curat și lubrifiat pentru a asigura o mișcare lină și precisă.
- Urmați instrucțiunile producătorului: Când utilizați un indicator cu cadran sau un interferometru laser, asigurați-vă că urmați cu atenție instrucțiunile producătorului. Acest lucru vă va ajuta să obțineți cele mai precise și fiabile măsurători.
Concluzie
Măsurarea liniarității unui șurub cu bile SFU1605 este un pas important în asigurarea unui control precis și precis al mișcării. Folosind metoda indicatorului cu cadran sau metoda interferometrului laser, puteți măsura cu ușurință liniaritatea șurubului cu bile și puteți identifica orice probleme sau abateri. Nu uitați să utilizați echipamente de înaltă calitate, să luați mai multe măsurători, să păstrați șurubul cu bile curat și lubrifiat și să urmați instrucțiunile producătorului.

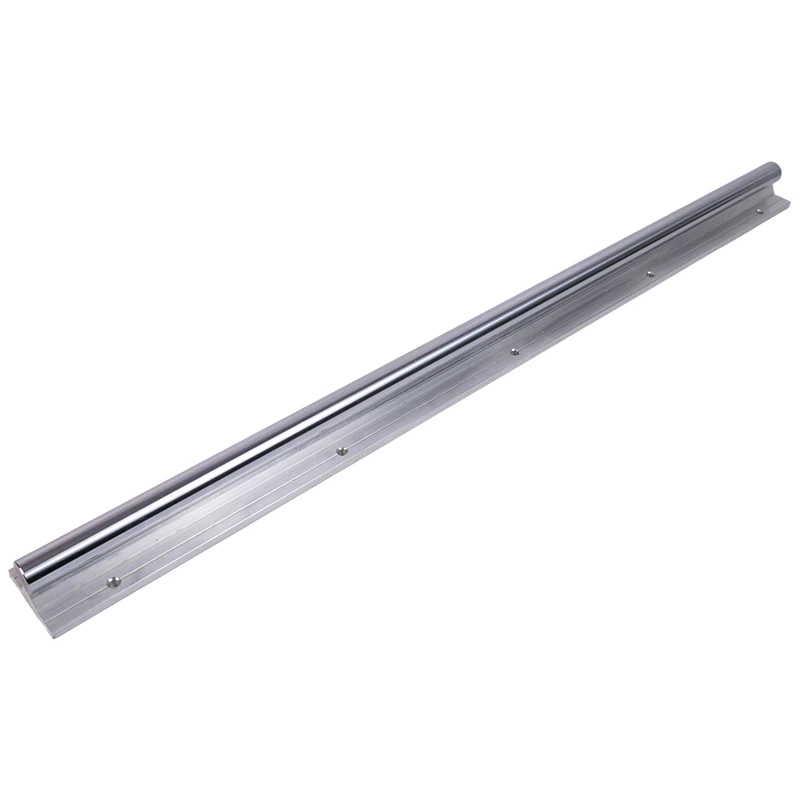

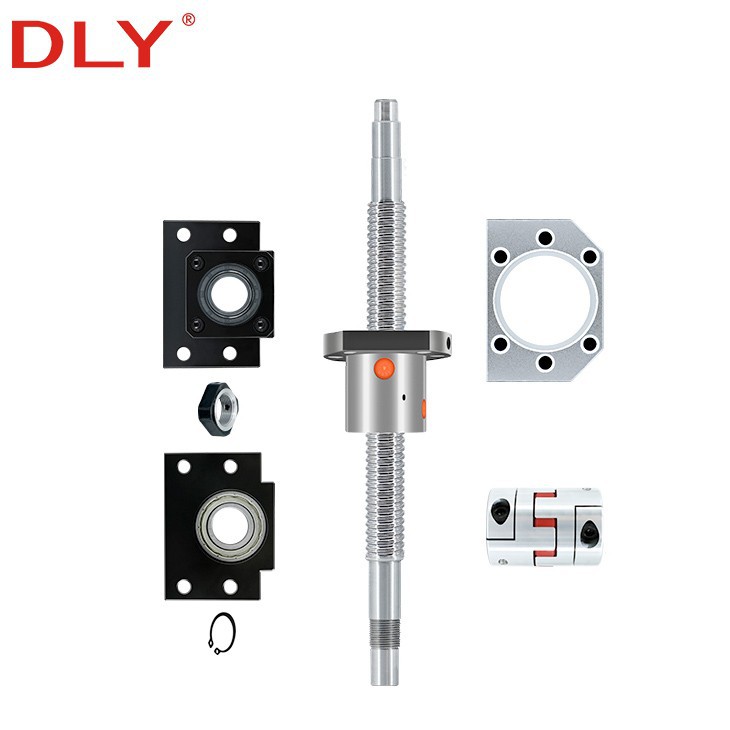

Dacă sunteți în căutarea unui șurub cu bile SFU1605 sau a altor produse cu mișcare liniară, asigurați-vă că consultațiSet de șuruburi cu bile,Arborele șinei, șiSBR UU. Oferim produse de înaltă calitate la prețuri competitive, iar echipa noastră de experți este întotdeauna disponibilă pentru a vă ajuta să găsiți soluția potrivită pentru nevoile dumneavoastră. Contactați-ne astăzi pentru a afla mai multe și pentru a începe procesul de achiziție!
Referințe
- „Manualul șuruburilor cu bile” de Thomson Industries
- „Sisteme de mișcare liniară: design și aplicații” de Peter W. Likins
- „Design de mașină de precizie” de Wayne A. Moore
-
