Ghidajele liniare pentru mașini de strung
Ghidajele liniare DLY pentru mașinile de strung sunt proiectate pentru a susține mișcarea stabilă, precisă și repetabilă a cărucioarelor de scule, glisiere transversale, structuri de contrapunctură și unități de alimentare auxiliare. Într-un strung, ghidajul nu este doar o componentă de alunecare. Afectează direct precizia de strunjire, stabilitatea tăierii, finisarea suprafeței și repetabilitatea mașinii-pe termen lung.
Pentru strunguri CNC, centre de strunjire și echipamente de prelucrare automată, DLY furnizează șine de ghidare liniare profilate și blocuri potrivite în diferite dimensiuni, tipuri de blocuri, grade de precizie și opțiuni de preîncărcare. Ghidajele HD pentru încărcături grele și ghidajele ED cu profil redus-sunt selectate în mod obișnuit în funcție de structura mașinii, direcția sarcinii, înălțimea de instalare și cerințele de rigiditate.
În comparație cu căile de alunecare tradiționale, ghidajele liniare rulante pot reduce rezistența la mișcare, pot îmbunătăți răspunsul în timpul mișcării de alimentare și pot simplifica întreținerea atunci când suprafața de instalare este prelucrată și aliniată corespunzător. Pentru aplicațiile de strung, alegerea corectă a ghidajului trebuie să ia în considerare forța de tăiere, greutatea căruciorului, lungimea șinei, protecția așchiilor, lubrifierea și precizia de montare împreună.
Aplicație
Strunguri CNC, centre de strunjire, cărucioare pentru mașini-unelte, culisoare transversale și axe de alimentare automatizate.
Tip ghidaj

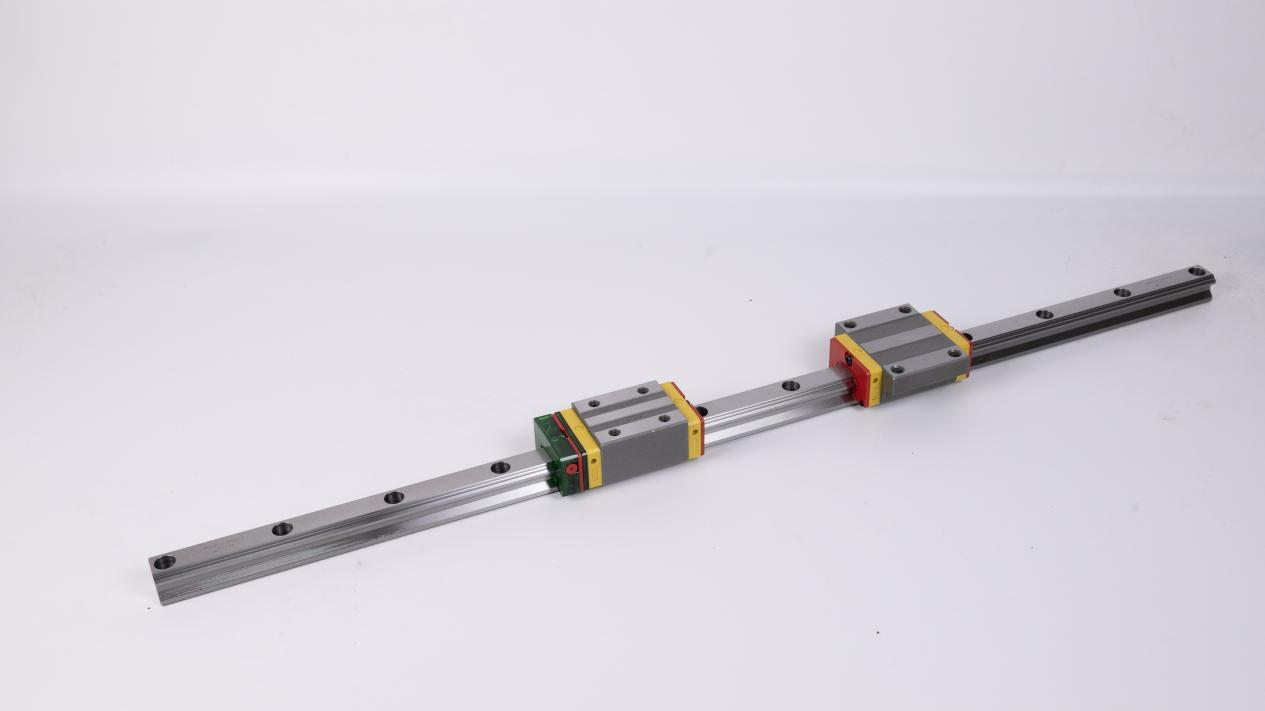

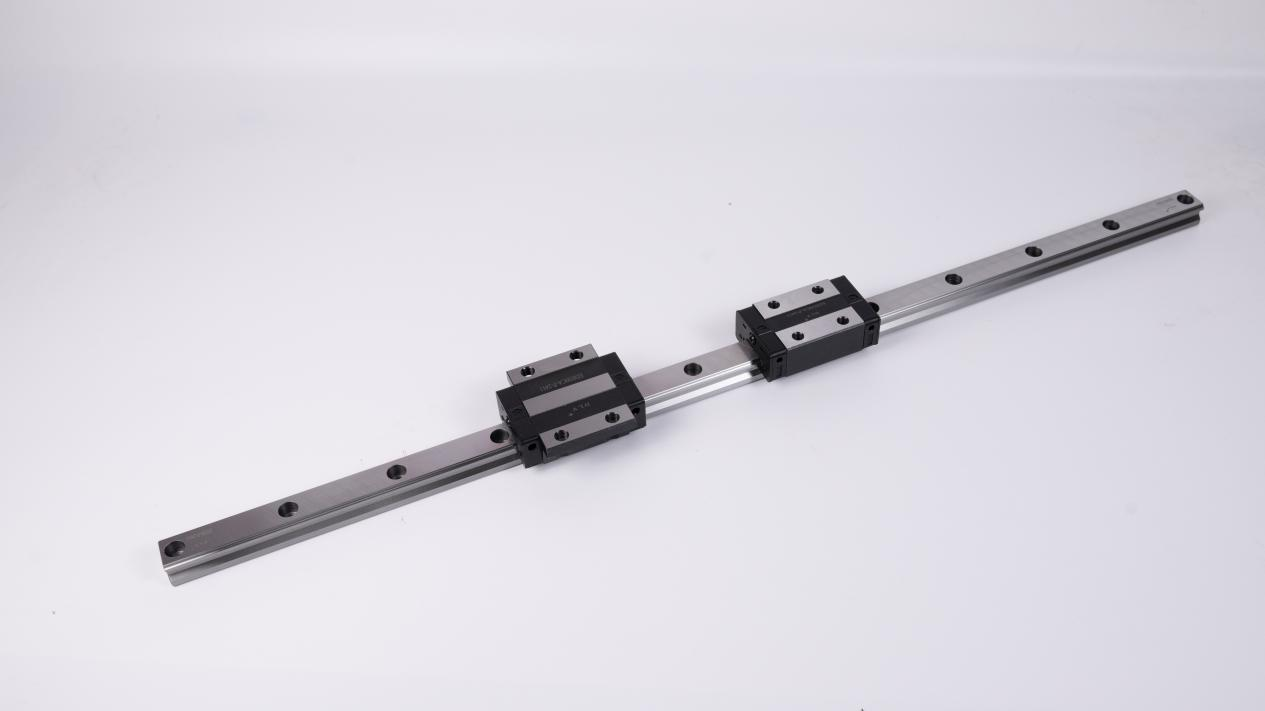

Șină de ghidare liniară profilată cu blocuri de ghidare liniare potrivite pentru o mișcare liniară cu rigiditate mare-.
Precizie disponibilă
De obicei furnizate în clase de precizie H și P, cu clase superioare disponibile în funcție de cerințele proiectului.
Suport de aprovizionare
Tăierea lungimii șinei, blocuri de potrivire, dopuri pentru orificii, garnituri de capăt, accesorii de lubrifiere și asistență tehnică de selecție.
De ce ghidajele pentru strung au nevoie de rigiditate ridicată și mișcare stabilă
În timpul strunjirii, unealta este expusă continuu forței radiale, forței axiale și vibrațiilor de la piesa de prelucrat în rotație. Dacă ghidajul nu are rigiditate sau mișcarea căruciorului este instabilă, mașina poate prezenta urme de vibrații, finisare slabă a suprafeței, dimensiuni instabile, eroare de conicitate sau uzură mai rapidă a sculei.
Un ghidaj liniar adecvat ajută căruciorul strungului să se miște fără probleme de-a lungul axei de avans, menținând în același timp rigiditatea sub sarcina de tăiere. Pentru strungurile CNC ușoare și medii, ghidajele liniare de tip bile-sunt adesea folosite, deoarece oferă o mișcare lină și o instalare compactă. Pentru tăieri mai grele sau cerințe de rigiditate mai ridicate, pot fi luate în considerare ghidaje cu role-.
Selecția finală depinde de structura mașinii. Un strung mic de precizie se poate concentra pe dimensiunea compactă și răspunsul lin al avansului, în timp ce o mașină de strunjire cu sarcină grea-poate avea nevoie de o dimensiune mai mare a șinei, o preîncărcare mai mare și o capacitate de încărcare moment mai mare.
Opțiuni de ghidaj DLY pentru structuri de mașini de strung
Structuri diferite de strung necesită configurații diferite ale căilor de ghidare. Dimensiunea șinei de ghidare, înălțimea blocului, cantitatea de blocuri și nivelul de preîncărcare trebuie selectate în funcție de patul mașinii, de aspectul căruciorului și de sarcina de tăiere așteptată.
| Zona de strung | Cerință de ghidare | Direcția DLY recomandată | Focus de selecție |
|---|---|---|---|
| Cărucior principal / șa | Rigiditate ridicată, mișcare stabilă și rezistență bună la sarcină de moment. | Ghidaj liniar HD pentru încărcături grele sau șină de ghidare de dimensiuni mai mari-cu mai multe blocuri. | Dimensiunea șinei, preîncărcare, cantitatea de blocuri, lungimea șinei și precizia suprafeței de montare. |
| Slide cruce | Alimentare lină, structură compactă și poziționare precisă. | Ghidaj HD sau ED, în funcție de înălțimea de instalare disponibilă. | Înălțimea blocului, spațiul disponibil, înălțimea centrului șurubului și rigiditatea căruciorului. |
| Mișcarea contrapunctului | Suport stabil-linii drepte și reglare ușoară. | Ghidaj liniar profilat standard cu aranjare adecvată a blocurilor. | Paralelism, structura de blocare, direcția sarcinii și lungimea de instalare. |
| Axa de alimentare auxiliară | Mișcare repetată fiabilă și întreținere simplă. | Seria de ghidaje liniare ED cu profil redus-. | Cursă, viteză, protecție împotriva prafului și acces la lubrifiere. |

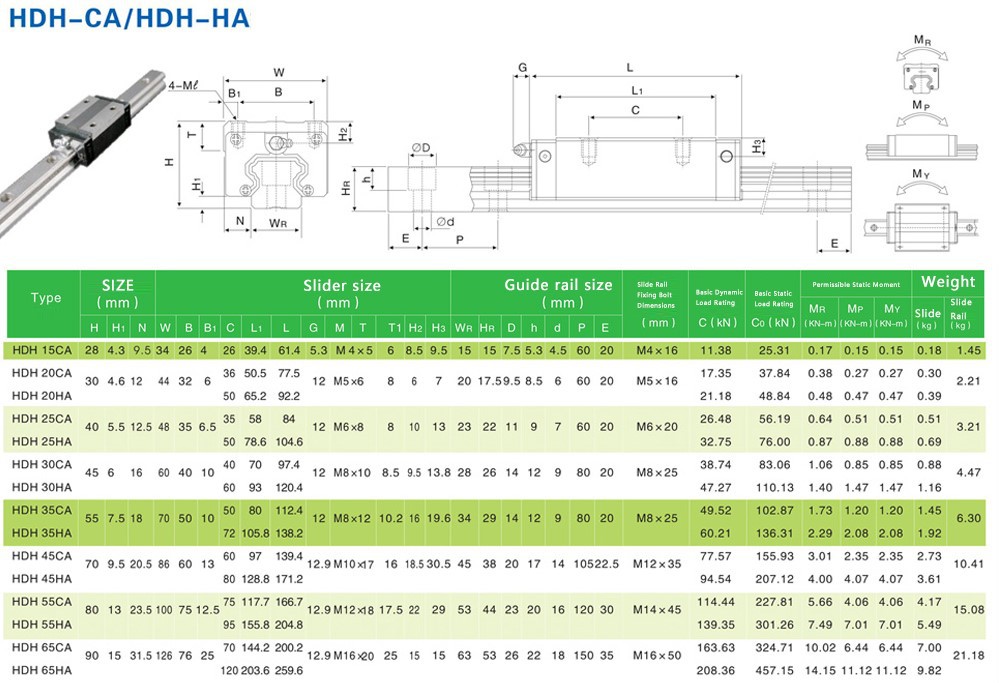

HDH-CA / HDH-HA Referință pentru ghidaje pentru încărcături grele
Pentru cărucioarele de strung și alte axe de mașini-unelte care necesită o capacitate de încărcare mare, ghidajele HD pentru încărcături grele sunt de obicei selectate. Structurile HDH-CA și HDH-HA oferă lungimi diferite de bloc pentru diferite cerințe de rigiditate și spațiu.
| Direcția modelului | Utilizare tipică | Avantajul principal | Notă de selecție |
|---|---|---|---|
| HDH-CA | Ghidare liniară generală pentru sarcini grele în axele de strung și mașini-unelte. | Dimensiuni echilibrate, rigiditate și adaptabilitate la instalare. | Potrivit acolo unde spațiul de transport și cerințele de încărcare sunt moderate. |
| HDH-HA | Rigiditate mai mare sau structuri de transport mai grele. | Corp de bloc mai lung pentru o încărcare mai puternică și un sprijin de moment. | Verificați lungimea instalării, poziția șuruburilor și interferența blocării înainte de selecție. |
| Tip bloc de flanșă HDW | Plăci de transport care necesită montare superioară și suport de instalare mai larg. | Montare convenabilă pe mese mobile largi. | Confirmați direcția șuruburilor și grosimea plăcii disponibile. |
| ED tip profil redus | Axe compacte sau structuri de mașini cu înălțime de instalare limitată. | Înălțime mai mică și structură compactă. | Cel mai bun pentru mecanismele cu spațiu-limitat, mai degrabă decât pentru cea mai mare cerință de rigiditate. |
Factori tehnici cheie pentru selecția ghidajelor pentru strung
Alegerea ghidajului strungului nu trebuie să se bazeze numai pe lățimea șinei. Trebuie luată în considerare structura completă a mașinii, mai ales atunci când ghidajul este utilizat sub sarcină de tăiere, mai degrabă decât mișcarea simplă de poziționare.
Direcția încărcăturii și forța de tăiere
Întoarcerea creează sarcini combinate. Blocul și șina selectate ar trebui să suporte sarcina verticală, sarcina laterală și sarcina momentului în timpul tăierii continue.
Preîncărcare și rigiditate
Preîncărcare mai mare poate îmbunătăți rigiditatea, dar preîncărcare excesivă poate crește frecarea și căldura. Nivelul de preîncărcare ar trebui să corespundă cerințelor de rigiditate a mașinii.
Cantitatea de deschidere a șinei și blocuri
Pentru cărucioarele de strung sunt utilizate în mod obișnuit două șine cu patru blocuri. Distanța dintre șine și blocuri afectează rezistența momentului și stabilitatea generală.
Precizia suprafeței de montare
Nici măcar un ghidaj-de înaltă calitate nu poate funcționa bine pe o suprafață de montare prost prelucrată. Paralelismul, planeitatea și secvența de strângere a șuruburilor trebuie controlate.
Protecție împotriva așchiilor și a lichidului de răcire
Ghidajele pentru strung sunt expuse așchiilor, lichidului de răcire și prafului metalic. Garniturile de capăt, racletele, dopurile pentru orificii și capacele de protecție ajută la reducerea contaminării.
Acces la lubrifiere
Lubrifierea adecvată reduce uzura și ajută la menținerea mișcării lin. Direcția orificiului de lubrifiere trebuie verificată în timpul proiectării mașinii.
Ghidaj cu bile sau ghidaj cu role pentru mașini de strung?
Atât ghidajele liniare de tip bile-, cât și de tip role- pot fi utilizate în aplicațiile de mașini-unelte. Alegerea mai bună depinde de rigiditatea necesară, capacitatea de încărcare, răspunsul la viteză, obiectivul de cost și structura mașinii.
| Element de comparație | Ghidaj liniar cu bile | Ghidaj liniar cu role | Sugestie de selecție a strungului |
|---|---|---|---|
| Netezimea mișcării | Mișcare lină și răspuns bun. | Mișcare stabilă cu rigiditate mai mare. | Ghidajele cu bile sunt potrivite pentru multe axe de strung CNC mici și medii. |
| Rigiditate | Rigiditate bună pentru axele generale de avans ale mașinilor-unelte. | Rigiditate mai mare sub sarcină grea și sarcină de moment. | Ghidajele cu role sunt preferate pentru tăieri mai grele și cerințe de sprijin mai puternice. |
| Sensibilitatea instalării | Necesită montare precisă, dar este în general mai ușor de aplicat. | Mai sensibil la precizia de montare datorită rigidității mai mari. | Verificați capacitatea de prelucrare a patului mașinii înainte de a alege ghidaje cu role de-rigiditate ridicată. |
| Cost și disponibilitate | De obicei, mai economic și utilizat pe scară largă. | Selectat de obicei pentru structuri-superioare sau grele-. | Alegeți în funcție de încărcare, ținta de precizie și bugetul proiectului. |
Precizie, duritate și protecție a suprafeței
Pentru ghidajele pentru mașini-unelte, dreptatea șinei, precizia de rulare a blocurilor, duritatea și calitatea suprafeței, toate influențează rezultatul final al prelucrarii. Ghidajele DLY sunt furnizate cu clase de precizie H sau P utilizate în mod obișnuit pentru multe aplicații industriale, iar clasa potrivită trebuie confirmată în funcție de ținta de precizie a mașinii.
Suprafața șinei trebuie să aibă suficientă duritate și rezistență la uzură pentru deplasarea repetată a căruciorului. În utilizarea efectivă, durata de viață a ghidajelor depinde și de lubrifiere, controlul contaminării, precizia de montare, distribuția sarcinii și condițiile de întreținere.
Pentru aplicațiile de strung expuse la așchii și lichid de răcire, DLY poate furniza dopuri pentru orificii și accesorii de etanșare potrivite în funcție de tipul șinei și mediul de instalare. Aceste detalii sunt mici, dar sunt importante pentru protejarea zonei de contact de rulare.
Suport pentru personalizare și aprovizionare
DLY acceptă furnizarea de ghidaje pentru proiecte de proiectare a mașinilor noi, întreținere a echipamentelor și proiecte de înlocuire. Pentru producătorii de strung sau echipele de întreținere, confirmarea modelului ar trebui să se bazeze atât pe specificațiile șinei, cât și pe starea reală de instalare.
| Cerința clientului | Suport DLY | De ce ajută |
|---|---|---|
| Confirmarea lungimii șinei | Lungimea șinei de ghidare poate fi furnizată în funcție de desen sau de aspectul mașinii. | Reduce lucrările de tăiere și prelucrare în timpul asamblarii echipamentului. |
| Potrivirea blocurilor | Blocurile pot fi asortate cu dimensiunea șinei selectate, tipul blocului și cerințele de preîncărcare. | Ajută la evitarea nepotrivirii între șina de ghidare și designul căruciorului. |
| dopuri de găuri și etanșare | Dipurile pentru orificii, garniturile de etanșare și accesoriile aferente pot fi furnizate în funcție de tipul șinei. | Îmbunătățește protecția ghidajelor în medii cu așchii și lichid de răcire. |
| Revizuirea desenului | Modelul, lungimea șinei, cantitatea de blocuri și detaliile de montare pot fi verificate înainte de ofertare. | Reduce greșelile de selecție înainte de cumpărare și instalare. |
| Aprovizionare în lot | DLY acceptă comenzi de eșantion, comenzi repetate și aprovizionare în loturi bazate pe proiecte-. | Potrivit pentru constructori de mașini, proiecte de întreținere și producție de echipamente de automatizare. |

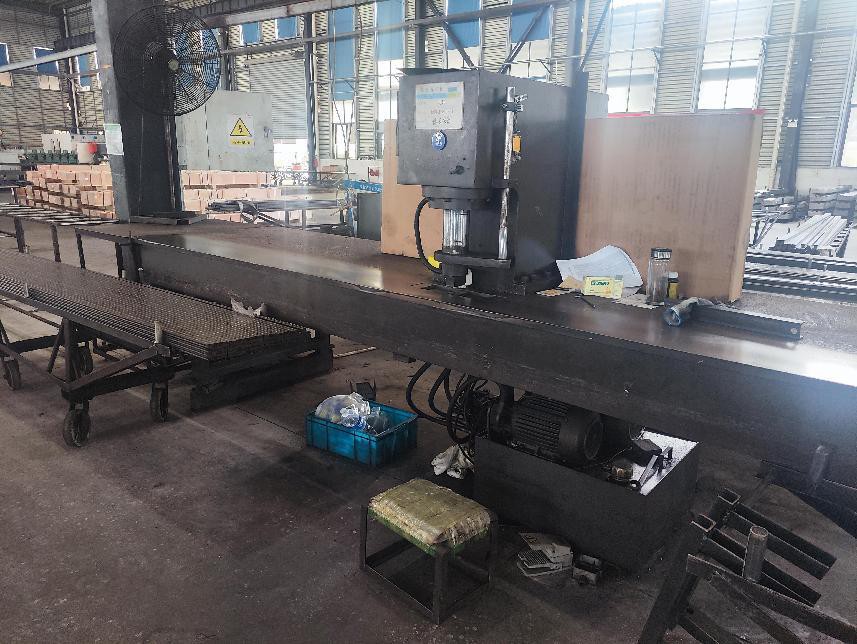

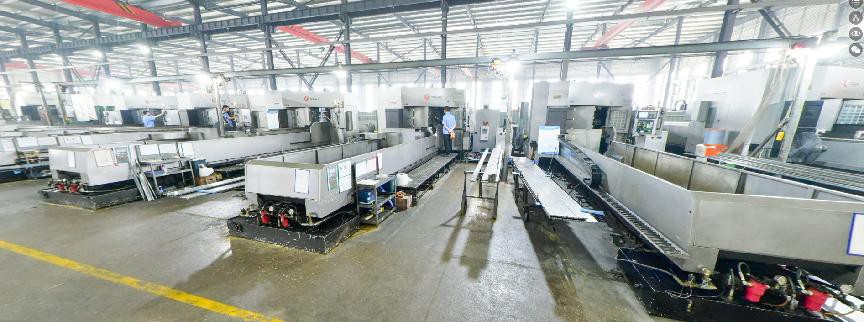

Producție și control al calității
Ghidajele mașinii de strung necesită o calitate stabilă de fabricație deoarece erorile de instalare și problemele de precizie ale ghidajului pot fi amplificate în timpul prelucrării. DLY se concentrează pe prelucrarea controlată, inspecția și potrivirea șinelor și blocurilor de ghidare liniare pentru aplicații industriale de mișcare liniară.
Pentru proiectele de mașini-unelte, clienții pot furniza model de șină, desen, fotografii ale mașinii sau mostre vechi de ghidaj. DLY vă poate ajuta să verificați dacă dimensiunea ghidajului selectat, tipul blocului și configurația de montare sunt potrivite pentru structura de strung dorită.
FAQ
Î: Ce tip de ghidaj este potrivit pentru un strung CNC?
R: Pentru multe strunguri CNC, ghidajele liniare profilate sunt selectate pentru o mișcare lină de avans, o instalare compactă și o poziționare stabilă. Pentru tăieri mai grele sau cerințe de rigiditate mai ridicate, pot fi luate în considerare ghidaje cu încărcături grele de dimensiuni mai mari-sau ghidaje cu role.
Î: Cum aleg dimensiunea șinei pentru o mașină de strung?
R: Mărimea șinei trebuie selectată în funcție de greutatea căruciorului, forța de tăiere, lungimea șinei, cantitatea de blocuri, preîncărcare, spațiul de instalare și rigiditatea necesară. Se recomandă un desen sau un aspect al mașinii pentru confirmarea precisă a modelului.
Î: Sunt suficiente ghidaje cu bile pentru mașinile de strung?
R: Ghidajele cu bile sunt potrivite pentru multe axe de strung mici și medii. Pentru tăieri grele-, sarcină de moment mare sau cerințe mai puternice anti-vibrații, ghidaje cu role sau ghidaje mai mari pentru încărcături grele pot fi mai potrivite.
Î: DLY poate furniza șine de ghidare tăiate la lungimea necesară?
A: Da. DLY poate furniza șine de ghidare în funcție de lungimea necesară și poate potrivi blocurile de ghidare în funcție de dimensiunea șinei, tipul blocului și cerințele aplicației.
Î: Ce ar trebui verificat înainte de a instala ghidaje pe patul de strung?
R: Planeitatea suprafeței de montare, paralelismul șinei, referința la umăr, secvența de strângere a șuruburilor, accesul la lubrifiere și protecția așchiilor trebuie verificate cu atenție. Instalarea defectuoasă poate cauza mișcare strânsă, zgomot, sarcină neuniformă și durată de viață mai scurtă.
Î: DLY poate ajuta la înlocuirea ghidajelor pentru mașinile de strung vechi?
R: DLY poate ajuta la revizuirea vechiului model de ghidaj, dimensiunea șinei, tipul blocului și fotografiile de instalare. Pentru proiectele de înlocuire, dimensiunile de montare și starea patului mașinii trebuie să fie confirmate înainte de a selecta un ghidaj adecvat.
Aveți nevoie de ajutor pentru selectarea ghidajelor liniare pentru o mașină de strung?
Trimiteți DLY modelul șinei, desenul, lungimea necesară, cantitatea de blocuri, tipul de mașină și poziția aplicației. Echipa noastră vă poate ajuta să confirmați seria de ghidaje liniare adecvate, tipul de bloc, preîncărcarea și accesoriile pentru proiectul dvs. de mașină de strung.
